Описание
Данная модель поставляется в комплекте с блоком химической промывки кварцевых чехлов и датчиком контроля интенсивности излучения УФ ламп. Датчик откалиброван на УФ-излучение 254 нм и позволяет отслеживать спад его интенсивности из-за загрязнения кварцевых чехлов, чтобы своевременно осуществлять их химическую очистку.
Выполненный из нержавеющей стали марки AISI-304 корпус имеет специальную конструкцию, обеспечивающую оптимальный режим протока и равномерную обработку воды УФ-излучением.
Максимальная производительность установки по воде составляет 20 м3/час (при минимальной дозе облучения 16 мДж/см2). Фактическая производительность зависит от качества исходной воды и требуемой дозы обеззараживания – см. данные в таблице. Производительность указана с учетом спада интенсивности излучения УФ-ламп в конце срока службы, а также коэффициента, учитывающего загрязнение кварцевых чехлов в процессе эксплуатации.
Доза облучения Расход воды через УФ-установку, м3/час
Пропускание УФ-излучения 90%
Пропускание УФ-излучения 85%
Пропускание УФ-излучения 70%
16 мДж/см2 20* 20* 14
25 мДж/см2 19 14 9
40 мДж/см2 12 9 5
Технические характеристики УФУ-20-БП:
Потребляемая электрическая мощность: 120 Вт;
Количество УФ-ламп: 2 шт;;
Мощность UV-C излучения: 42 Вт;
Срок службы лампы: 9 000 ч;
Температура обрабатываемой воды: от +5°C до +45°C;

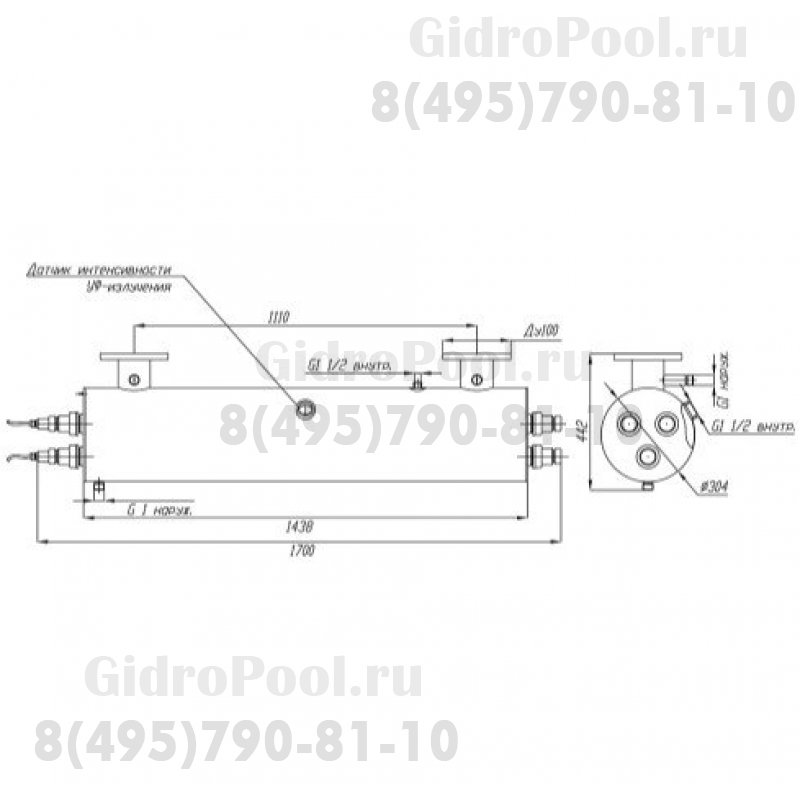

Габариты камеры обеззараживания: d304х766 мм;
Габариты блока управления (ВхШхГ): 500х400х200 мм;
Присоединение: G2'' (наружная);
Материал камеры обеззараживания установки: нерж. сталь марки AISI-304;
Максимальное рабочее давление воды: 6 атм.
По индивидуальному заказу корпус установки может быть изготовлен из более стойкой к коррозии нержавеющей стали марки AISI-316.
Расходным элементом установок обеззараживания воды УФУ.20.БП являются ртутные ультрафиолетовые лампы низкого давления. Их нормированный срок службы составляет 9 000 часов в режиме непрерывной эксплуатации, периодичность замены - примерно 1 раз в год.
Контроль срока службы и своевременной замены УФ-ламп, выработавших свой ресурс, осуществляется с помощью счетчика времени работы ламп (входит в комплект поставки) и сигнализации на шкафе управления.

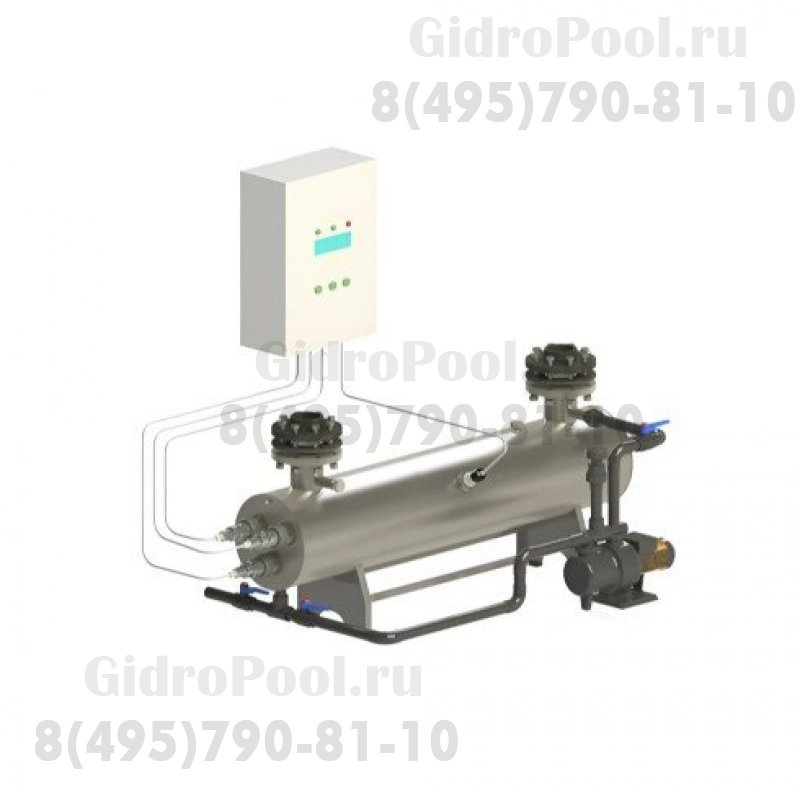

В состав поставляемых установок УФУ с блоком промывки входят:
Камера обеззараживания – 1 шт;
Шкаф управления – 1 шт;
ЭПРА 55 Вт – 2 шт;
Лампа 55 Вт – 2 шт;
Кварцевый чехол для УФ-ламп 55 Вт – 2 шт;
Кольцевое резиновое уплотнение 38х3,5 – 4 шт;
Центрирующее кольцо – 4 шт;
Концевое соединение ламп (ПВХ) – 4 шт;
Насос промывки в комплекте с обвязкой – 1 шт;
Датчик УФ-излучения – 1 шт.
Требования к техническому помещению
При монтаже установок УФУ требуется предусмотреть свободное пространство, необходимое для обслуживания и замены ламп - не менее 1 метра с одной из сторон корпуса.
Обратите внимание! Данное оборудование не предназначено для обеззараживания морской воды или применения в бассейнах, где в качестве источника хлора применяются установки электролиза (гидролиза) в связи с недостаточной коррозионной стойкостью стали AISI-304, AISI-316 в условиях повышенного содержания хлоридов.
